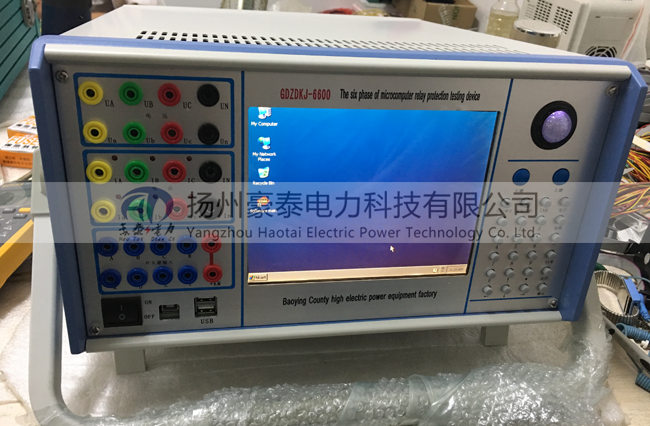

第一節  六相微機繼電保護測試儀主要特點

電壓電流輸出靈活組合  輸出達6相電壓6相電流，可任意組合實現常規4相電壓3相電流型、6相電壓型、6相電流型，以及12相型輸出模式，既可兼容傳統的各種試驗方式，也可方便地進行三相變壓器差動試驗和廠用電快切和備自投試驗。

操作方式  裝置直接外接筆記本電腦或臺式機進行操作，方便快捷，性能穩定。

新型高保真線性功放  輸出端一直堅持采用高保真、高可靠性模塊式線性功放，而非開關型功放，性能卓越。不會對試驗現場產生高、中頻干擾，而且保證了從大電流到微小電流全程都波形平滑精度優良。

高性能主機  輸出部分采用DSP控制，運算速度快，實時數字信號處理能力強，傳輸頻帶寬，控制高分辨率D/A轉換。輸出波形精度高，失真小線性好。采用了大量先進技術和精密元器件材料，并進行了專業化的結構設計，因而裝置體積小、重量輕、功能全、攜帶方便，開機即可工作，流動試驗非常方便。

軟件功能強大  可完成各種自動化程度高的大型復雜校驗工作，能方便地測試及掃描各種保護定值，進行故障回放，實時存儲測試數據，顯示矢量圖，聯機打印報告等。6相電流可方便進行三相差動保護測試。六相微機繼電保護測試儀 具有獨立專用直流電源輸出  設有一路110V 及 220V專用可調直流電源輸出。

 六相微機繼電保護測試儀接口完整  裝置帶有USB通訊口，可與計算機及其它外部設備通信。

完善的自我保護功能  散熱結構設計合理，硬件保護措施可靠完善，具有電源軟啟動功能，軟件對故障進行自診斷以及輸出閉鎖等功能。

第二節   六相微機繼電保護測試儀額定參數

參數

電流通道數 標準6相

電壓通道數 標準6相

交流電流輸出范圍 30A /相或180A（六并）

直流電流輸出范圍 10ADC /相

交流電壓輸出范圍 120VAC / 相

直流電壓輸出范圍 160VDC / 相

 額定參數

  交流電流輸出

6相電流輸出時每相輸出（有效值）    0～30A    輸出精度   0.2級

3相電流輸出時每相輸出（有效值）    0～60A

6相并聯電流輸出（有效值）         0～180A

相電流長時間允許工作值（有效值）   10A

相電流最大輸出功率   300VA

6相并聯電流最大輸出時最大輸出功率   1000VA

6相并聯電流最大輸出時允許工作時間   10s

頻率范圍（基波）   20～1000Hz

諧波次數   1～20 次

  直流電流輸出

電流輸出   0～±10A / 每相   輸出精度   0.5級

最大輸出負載電壓   20V

  交流電壓輸出

相電壓輸出（有效值）   0～120V    輸出精度   0.2級

線電壓輸出（有效值）   0～240V

相電壓 / 線電壓輸出功   80VA / 100VA

頻率范圍（基波）   20～1000Hz

諧波次數   1～20次

  直流電壓輸出

相電壓輸出幅值   0～±160V    輸出精度   0.5級

線電壓輸出幅值   0～±320V

相電壓/ 線電壓輸出功率   70VA / 140VA

  開關量

8路開關量輸入

空接點     1～20mA，24V

電位接點接入    “0”：0 ～ +6V； “1”：+11 V ～ +250 V

4對開關量輸出    DC：220 V／0.2 A；AC：220 V／0.5 A

  時間測量范圍

0.1ms ～ 9999s ，    測量精度 ＜0.1mS

繼電保護試驗項目索引

本索引旨在引導試驗人員：各種繼保裝置的試驗可以通過“繼保”系列軟件的哪些模塊完成。

¢  六相繼電保護測試儀繼電器試驗：

¢  微機保護試驗：
