| 產品簡介：

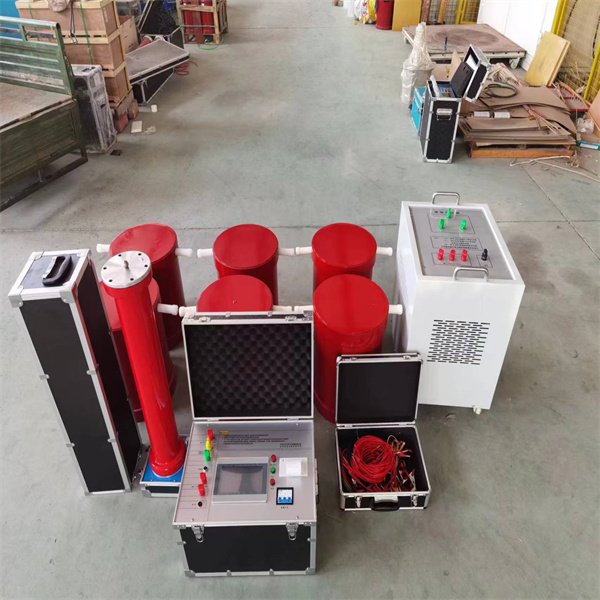

HTXZ系列變頻串聯諧振試驗裝置是運用串聯諧振的原理，利用勵磁變壓器激發串聯諧振回路，通過調節變頻控制器的輸出頻率，使得回路中的電抗器電感L和試品電容C發生串聯諧振，諧振電壓即為試品上所加電壓。變頻諧振試驗裝置廣泛用于電力、冶金、石油、化工等行業，適用于大容量、高電壓的電容性試品的交接和預防性試驗。
◆ 適用于10KV、35KV、110KV、220KV、500KV交聯聚乙烯電力電纜交流耐壓試驗
◆ 適用于66KV、110KV、220KV、500KV、GIS交流耐壓試驗
◆ 適用于大型發電機組、電力變壓器工頻耐壓
◆ 適用于電力變壓器的感應耐壓試驗
產品特性：
◆ 體積小、重量輕，適合于現場使用
變頻控制器集調壓、調頻、控制及保護功能為一體，省去了笨重的調壓器，而且操作方便、讀數直觀。由于系統Q值較高（30-120），有效地解決了由于電源容量的不足對現場試驗的制約。當電壓等級較高時，電抗器采用多級或疊積式結構，便于運用輸及現場安裝。
◆ 安裝可靠性高
變頻裝置采用先進的設計思想、高品質的IGBT及驅動回路使輸出波形失真度小，頻率輸出穩定性好，具有良好的IGBT、過電流、過電壓（保護值可根據需要人為整定）以及放電保護功能，可保護設備及人身的安全；當試品放電或擊穿時，由于諧振條件被破壞，短路電流小，只有試品試驗電流的1/Q，避免了因擊穿對試品造成的損壞。
◆ 試驗的等效性好
采用接近工頻（30HZ-300HZ）的交流電壓作為試驗電源，無論是在等效性和一致性上都與50HZ/60HA的工頻電源非常接近，保證了試驗結果的可靠性和真實性。
產品參數：
◆ 工作溫度范圍：-10~45℃
◆ 工作濕度范圍：≤90%
◆ 海拔：≤1000m
◆ 供電電源電壓：380V±10%、三相或220V±10%、單相（10KW及以下）
50/60Hz
◆ 供電電源容量：0-300KW
◆ 額定輸出電壓：0-1000KV
◆ 額定輸出容量：0-35MVA
◆ 工作頻率范圍：30-300Hz（亦可根據用戶要求放寬頻率范圍）
◆ 頻率調節分辨率：0.02Hz； 不穩定度≤0.05%
◆ 噪音：≤60dB
◆ 系統測量精度：1級
◆ 輸出波形：正弦波，波形畸變率≤1%
◆ 電抗器Q值：30-120
◆ 系統具有IGBT、過電壓、過電流、試品閃絡等全自動保護
選型依據：
變頻串聯諧振試驗裝置不同于一般通用的試驗儀器，大的特點是同一套設備可以用于不同電氣設備的交流耐壓試驗如交聯電纜、變壓器、GIS、電動機和發電機等，除了本選型目錄給出系列典型常用型號供用戶選擇外，通常需要根據用戶的試品范圍和試驗要求進行配置方案的設計，滿足不同地區、不同用戶、不同試品的試驗要求。 |
